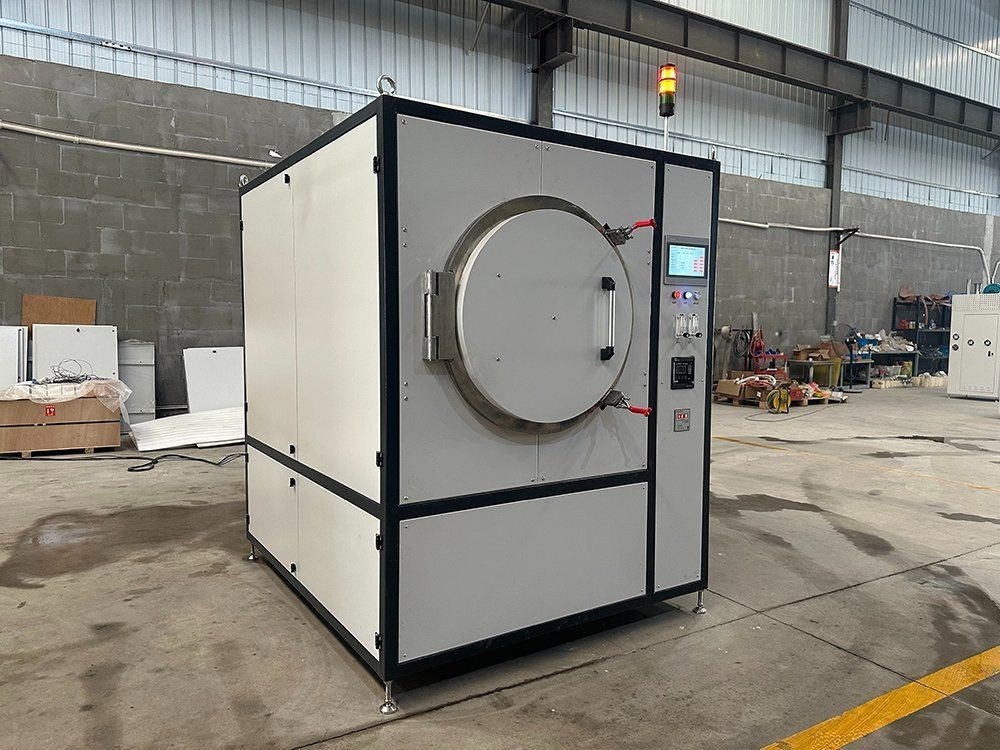

SUS310S اجاق فنجان عمودی الکتریکی خلاء نیتروژن هیدروژن جو

کوره مخزن اتمسفر خلاء Chitherm Hwf160-10nh برای پردازش دما دارای گواهی ISO و حداکثر دمای 1000 درجه سانتیگراد

کوره مخزن اتمسفر خلاء HWF160-10NH

• 2.1 دمای نامی: 900 درجه سانتیگراد;
• 2.2 حداکثر دما: 1000 درجه سانتیگراد;
• 2.3 جنس مخزن: SUS310S;
• 2.4 ابعاد مخزن: Φ750×900mm (d×D);
• 2.5 اندازه موثر: 500×500×650mm (W×H×D);
• 2.6 روش بارگیری مواد: سگارهای فولادی ضد زنگ، در مجموع 7 لایه، 2 سگار در هر لایه، در مجموع 14 سگار;
• 2.7 روش خنک کننده: خنک کننده طبیعی;
• 2.8 المنت گرمایش: بخاری فیبر سرامیکی FEC;
• 2.9 پایداری کنترل دما: ±1°C، با عملکرد تنظیم خودکار پارامتر PID;
• 2.10 یکنواختی دما: ±5°C (آزمایش شده در کوره خالی در دمای ثابت 900 درجه سانتیگراد به مدت 1 ساعت)، با پورت تشخیص رزرو شده;
• 2.11 ترموکوپل کنترل دما: درجه بندی K;
• 2.12 تعداد نقاط کنترل دما: 3 نقطه;
• 2.13 تعداد نقاط اندازه گیری دما: 1 نقطه;
• 2.14 تعداد بخش های کنترل دما: پیش فرض 9 بخش;
• 2.15 اتمسفر تف جوشی: نیتروژن، هیدروژن یا مخلوطی از نیتروژن و هیدروژن;
• 2.16 تشخیص محتوای اکسیژن: مجهز به آنالایزر محتوای اکسیژن که می تواند تحت شرایط اتمسفر کاهنده استفاده شود;
• 2.17 تصفیه گازهای زائد: هیدروژن تخلیه شده هنگام عبور از دستگاه احتراق مشتعل می شود;
• 2.18 هشدار و حفاظت: هشدار صوتی و نوری برای دمای بیش از حد، شکستگی ترموکوپل، فشار هوای کم، فشار آب کم، احتراق، فاز زیر موتور و فاز معکوس، درجه خلاء نامناسب و غیره، و دارای عملکرد حفاظت از خاموش شدن برای هشدار دمای بیش از حد;
• 2.19 توان طراحی: 40 کیلووات;
• 2.20 توان حفظ حرارت معمولی کوره خالی: ≤25 کیلووات;
• 2.21 سرعت گرمایش: ≤5°C/min;
• 2.22 افزایش دمای سطح: <35°C;
• 2.23 درجه خلاء نهایی: 10Pa;
• 2.24 وزن تجهیزات: تقریباً 1500 کیلوگرم;
• 2.25 رنگ تجهیزات: خاکستری روشن;
• 2.26 ابعاد مرجع ظاهر: 1650×1950×2000mm (W×H×D)، و ابعاد خاص باید تابع محصول واقعی باشد.

شکل 1 نمودار شماتیک ساختار تجهیزات

• 1. شرایط محیطی: دما: 0~40 درجه سانتیگراد، رطوبت ≤ 80%RH، بدون گاز خورنده، بدون اختلال جریان هوای قوی.
• 2. شرایط N2: خلوص 99.999%، فشار کاری: 0.2-0.4MPa، حداکثر مصرف گاز 2-6 متر مکعب در ساعت.
• 3. شرایط H2: فشار کاری: 0.2-0.4MPa، حداکثر مصرف گاز 1-3 متر مکعب در ساعت.
• 4. شرایط آب: تمیز، بدون آب خورنده، فشار کاری 0.1-0.3MPa، 3-9 لیتر در دقیقه
• 5. سیستم تهویه: دسترسی غیر تماسی به سیستم پمپاژ کاربر، ظرفیت پمپاژ بیشتر از 15 متر مکعب در ساعت
• 6. الزامات زمین: افقی، بدون لرزش آشکار، تحمل بار > 500 کیلوگرم بر متر مربع;
• 7. شرایط برق (TBD): ظرفیت > 55kVA، 3 فاز 5 خط، ولتاژ 220/380V، فرکانس 50Hz. خط آتش: زرد، سبز، قرمز، خط صفر: آبی، خط زمین: زرد-سبز;
• 8. محل نصب: 3000mm×2500mm×3000mm(D×W×H)، با مساحت نصب بیشتر از 7.5 متر مربع.
