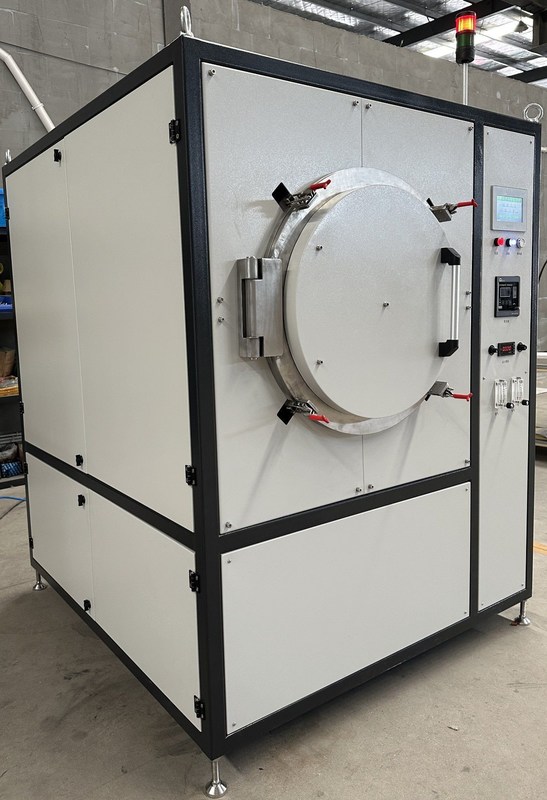

1100°C เตาเผาผนึกบรรยากาศ HWF100-10NH แนวตั้งสำหรับการหลอมและการเผาในงานอุตสาหกรรม

ส่วนใหญ่ใช้สำหรับกระบวนการเผาผนึกของวัสดุที่เกี่ยวข้องภายใต้การคุ้มครองของไนโตรเจนหรือบรรยากาศไนโตรเจน-ไฮโดรเจน และยังสามารถนำไปใช้กับกระบวนการเผาผนึกของวัสดุที่เกี่ยวข้องภายใต้บรรยากาศการป้องกัน

• อุณหภูมิสูงสุด : 900°C
• อุณหภูมิสูงสุด: 1100°C
• บรรยากาศ: N2, H2
• ปริมาณออกซิเจน: วัดโดยเครื่องวิเคราะห์ปริมาณ O2
• วัสดุท่อไอเสีย: SUS 310S
• ขนาดเรือ: φ630mm×900mm (d×D)
• ขนาดห้องที่มีประสิทธิภาพ: 400 × 400 × 650 มม. (กว้าง x สูง x ลึก)
• วิธีทำความเย็น: ทำความเย็นตามธรรมชาติ
• องค์ประกอบความร้อน: เครื่องทำความร้อนไฟเบอร์เซรามิก FEC
• ความเสถียรในการควบคุมอุณหภูมิ: ±1°C พร้อมฟังก์ชันปรับพารามิเตอร์ PID ด้วยตนเอง
• ความสม่ำเสมอของอุณหภูมิ: ±5°C (ทดสอบภายใต้สภาวะไม่มีโหลดที่ 900°C เป็นเวลา 1 ชั่วโมง)
• เทอร์โมคัปเปิลควบคุมอุณหภูมิ: เทอร์โมคัปเปิ้ลชนิด K
• จุดควบคุมอุณหภูมิ: จุดควบคุมอิสระ 3 จุด (ด้านหน้า, กลาง, ด้านหลัง)
• ส่วนควบคุมอุณหภูมิ: 9 ส่วน
• บรรยากาศการเผาผนึก: ไนโตรเจน + ไฮโดรเจน
• การตรวจจับปริมาณออกซิเจน: ติดตั้งเครื่องวิเคราะห์ไมโครออกซิเจนเพื่อตรวจสอบปริมาณออกซิเจนในเตา
• ปริมาณออกซิเจน: 20ppm + ปริมาณออกซิเจนจากแหล่งก๊าซ
• การบำบัดก๊าซไอเสีย: อุปกรณ์จุดระเบิดที่ติดตั้งอยู่ที่พอร์ตไอเสียเพื่อเผาไฮโดรเจนที่ตกค้างในก๊าซไอเสีย
• การป้องกันสัญญาณเตือน: อุณหภูมิเกิน, เทอร์โมคัปเปิลขาด, แรงดันอากาศต่ำ, แรงดันน้ำต่ำ, สัญญาณเตือนการจุดระเบิด และสัญญาณเตือนอุณหภูมิเกินพร้อมระบบป้องกันไฟตัด
• กำลังออกแบบ: 30kW
• กำลังรักษาความร้อนแบบไม่มีโหลดโดยทั่วไป: ≤15kW
• อัตราการทำความร้อน: ≤5°C/นาที
• อุณหภูมิพื้นผิวเพิ่มขึ้น:<35°ซ
• น้ำหนัก: 1100กก
• ลักษณะสี: สีเทาอ่อน
• ขนาดภายนอก: 1500 มม. × 1950 มม. × 2200 มม. (กว้าง × สูง × ลึก)

• สภาพแวดล้อม: อุณหภูมิ: 0 ~ 40°C, ความชื้น ≤ 80% RH, ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน, ไม่มีการรบกวนการไหลของอากาศที่รุนแรง
• สภาวะของ N2: ความบริสุทธิ์ 99.999%, แรงดันใช้งาน: 0.2-0.4MPa, ปริมาณการใช้ก๊าซสูงสุด 2-6 ลบ.ม./ชม.
• สภาวะ H2: แรงดันใช้งาน: 0.2-0.4MPa, ปริมาณการใช้ก๊าซสูงสุด 0.2-0.6m³/ชม.
• สภาพน้ำ: สะอาด ไม่มีน้ำที่มีฤทธิ์กัดกร่อน แรงดันใช้งาน 0.1-0.3MPa, 1-3 ลิตร/นาที
• ระบบระบายอากาศ: การเข้าถึงระบบสูบน้ำของผู้ใช้แบบไม่สัมผัส ความสามารถในการสูบมากกว่า 10 ลบ.ม./ชม.
• ข้อกำหนดด้านพื้นดิน: แนวนอน ไม่มีการสั่นสะเทือนที่ชัดเจน รับน้ำหนัก> 500 กก./ตร.ม
• สภาพพลังงาน (TBD): ความจุ > 40kVA, 3 เฟส 5 ไลน์, แรงดันไฟฟ้า 220/380V, ความถี่ 50Hz. สายไฟ: เหลือง, เขียว, แดง, เส้นศูนย์: น้ำเงิน, เส้นกราวด์: เหลืองเขียว
• สถานที่ติดตั้ง: 3200 มม. × 2500 มม. × 3000 มม. (D × W × H) โดยมีพื้นที่การติดตั้งมากกว่า 8 ตารางเมตร
