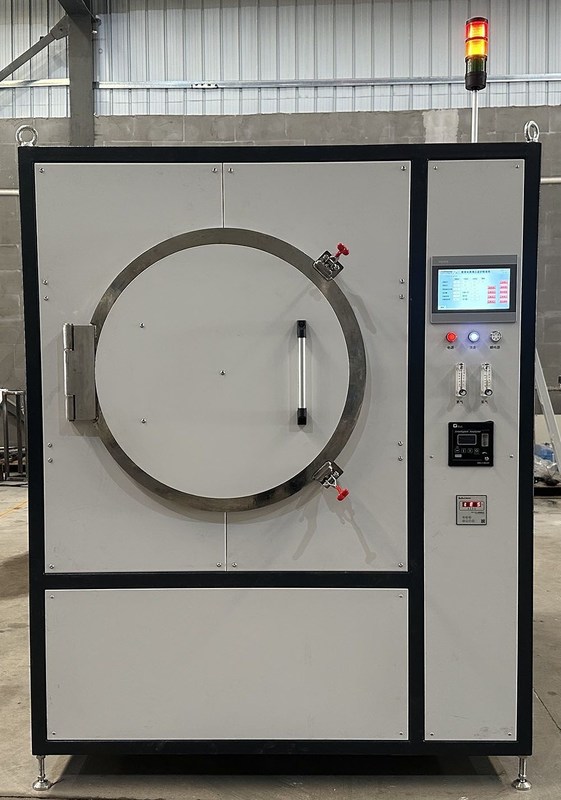

Forno de muffle a vácuo HWF160-10NH 8514101000 Código do SH

Este forno foi projetado para o processo de soldagem de peças metálicas e embalagens HTCC, e também pode ser usado para descarburação, recozimento, têmpera, chamuscamento, endurecimento e processos de decomposição térmica.

• Temperatura Nominal: 900ºC
• Temperatura Máxima: 1100ºC
• Atmosfera: N2, H2, com humidificação
• Conteúdo de Oxigênio: Medido por analisador de conteúdo de O2
• Material da Mufla: SUS 310S
• Dimensões da Mufla: φ750mm×900mm(d×D)
• Dimensões Efetivas da Câmara: 500×500×650mm(L×A×P)
• Método de Carregamento: Manual, através de prateleiras horizontais de guia
• Método de Aquecimento: Placa de aquecimento pré-construída com fio de resistência
• Método de Arrefecimento: Arrefecimento a ar com soprador
• Estabilidade do Controlo de Temperatura: ± 1ºC (controlador com função P.I.D)
• Passos do Perfil: 20 passos por defeito
• Uniformidade da Temperatura: ± 5ºC
• Termopar: Tipo K
• Controlo de Temperatura: 3 Pontos
• Medição de Temperatura: 1 Ponto
• Potência Máxima de Aquecimento: 40kW
• Potência Típica de Isolamento: ≤ 25kW
• Velocidade de Aquecimento: ≤ 5ºC/min
• Temperatura da Superfície do Forno: ≤ 40ºC
• Valor Máximo de Vácuo: ≤ 10Pa
• Sistema de Exaustão: 1 porta de exaustão na parte superior com ignitor H2
• Sistema de Alarme: alarme sonoro e visual em caso de temperatura excessiva, termopar partido, baixa pressão de ar, baixa pressão de água, nível de vácuo abaixo do padrão, etc.
• Peso: 1500kg
• Cor da Aparência: Cinzento Claro
• Dimensões Externas: 1650mm×1950mm×2000mm (L×A×P)

• Condições Ambientais: temperatura: 0~40ºC, humidade ≤ 80%HR, sem gás corrosivo, sem forte perturbação do fluxo de ar
• Condições N2: pureza de 99,999%, pressão de trabalho: 0,2-0,4MPa, consumo máximo de gás 2-6 m3/h
• Condições H2: pressão de trabalho: 0,2-0,4MPa, consumo máximo de gás 1-3m3/h
• Condição de Ar Comprimido: seco, limpo, isento de óleo, pressão de trabalho: 0,4-0,8MPa
• Condições da Água: limpa, sem água corrosiva, pressão de trabalho 0,1-0,3MPa, 3-9L/min
• Sistema de Ventilação: acesso sem contacto ao sistema de bombeamento do utilizador, a capacidade de bombeamento é superior a 15m3/h
• Requisitos do Solo: horizontal, sem vibração óbvia, capacidade de carga > 500 kg/m2
• Condição de Alimentação (a definir): capacidade > 55kVA, 3 fases 5 linhas, tensão 220/380V, frequência 50Hz
• Local de Instalação: 3000mm×2500mm×3000mm(P×L×A), com uma área de instalação superior a 7,5m2
