Fornos elétricos de muffle a vácuo para descarborização por recozimento em laboratório

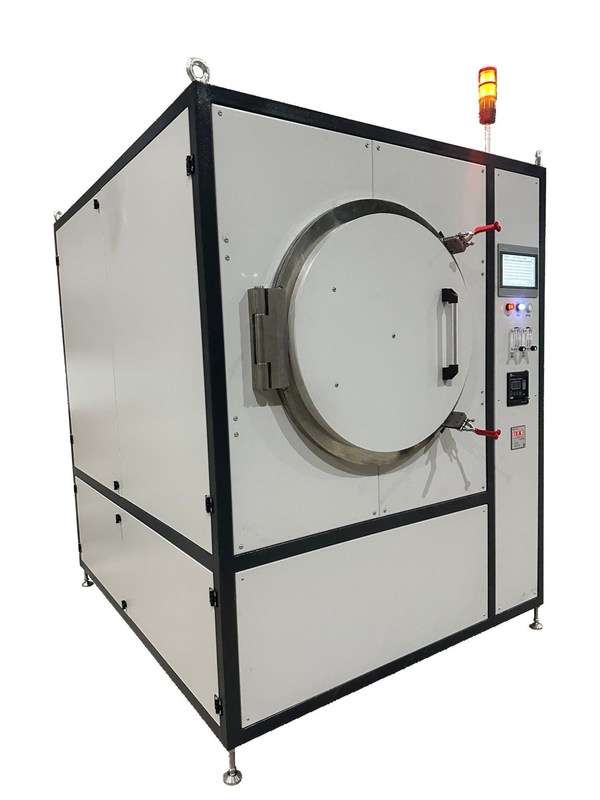

Forno a Vácuo Elétrico Chitherm Hwf160-10nh com 1650*1950*2000mm L*A*P e Tecnologia Avançada

Este forno é projetado principalmente para o processo de soldagem de peças metálicas e embalagens HTCC, também pode ser usado em outros processos, como descarburação, recozimento, têmpera, chamuscamento, endurecimento, decomposição térmica.

• Temp. Nominal: 900ºC
• Temp. Máx.: 1100ºC
• Atmosfera: N2, H2, com humidificação
• Conteúdo de Oxigênio: Medido por analisador de conteúdo de O2
• Material da Mufla: SUS 310S
• Dimensões da Mufla: φ750mm×900mm(d×D)
• Dimensões Efetivas da Câmara: 500×500×650mm(L×A×P)
• Método de Carregamento: Manual, através de prateleiras de guia horizontal
• Método de Aquecimento: Placa de aquecimento pré-construída com fio de resistência
• Método de Arrefecimento: Arrefecimento a ar com soprador
• Estabilidade do Controlo de Temp.: ± 1ºC (controlador com função P.I.D)
• Passos do Perfil: Padrão de 20 passos
• Uniformidade de Temp.: ± 5ºC
• Termopar: Tipo K
• Controlo de Temp.: 3 Pontos
• Medição de Temp.: 1 Ponto
• Potência Máx. de Aquecimento: 40kW
• Potência Típica de Isolamento: ≤ 25kW
• Velocidade de Aquecimento: ≤ 5ºC/min
• Temperatura da Superfície do Forno: ≤ 40ºC
• Valor Máx. de Vácuo: ≤ 10Pa
• Sistema de Exaustão: 1 porta de exaustão no topo com ignitor H2
• Sistema de Alarme: alarme sonoro e visual em caso de excesso de temperatura, termopar quebrado, baixa pressão de ar, baixa pressão de água, nível de vácuo abaixo do padrão, etc.
• Peso: 1500kg
• Cor da Aparência: Cinzento Claro
• Dimensões Externas: 1650mm×1950mm×2000mm (L×A×P)

• Condições Ambientais: temp.: 0~40ºC, humidade ≤ 80%RH, sem gás corrosivo, sem forte perturbação do fluxo de ar
• Condições de N2: 99,999% de pureza, pressão de trabalho: 0,2-0,4MPa, consumo máx. de gás 2-6 m3/h
• Condições de H2: pressão de trabalho: 0,2-0,4MPa, consumo máx. de gás 1-3m3/h
• Condição de Ar Comprimido: seco, limpo, isento de óleo, pressão de trabalho: 0,4-0,8MPa
• Condições de Água: limpa, sem água corrosiva, pressão de trabalho 0,1-0,3MPa, 3-9L/min
• Sistema de Ventilação: acesso sem contacto ao sistema de bombeamento do utilizador, a capacidade de bombeamento é superior a 15m3/h
• Requisitos do Solo: horizontal, sem vibração óbvia, capacidade de carga> 500 kg/m2
• Condição de Energia (a ser determinado): capacidade > 55kVA, 3 fases 5 linhas, tensão 220/380V, frequência 50Hz. Linha de fogo: amarelo, verde, vermelho, Linha zero: azul, Linha de terra: amarelo-verde
• Local de Instalação: 3000mm×2500mm×3000mm(P×L×A), com uma área de instalação superior a 7,5m2
