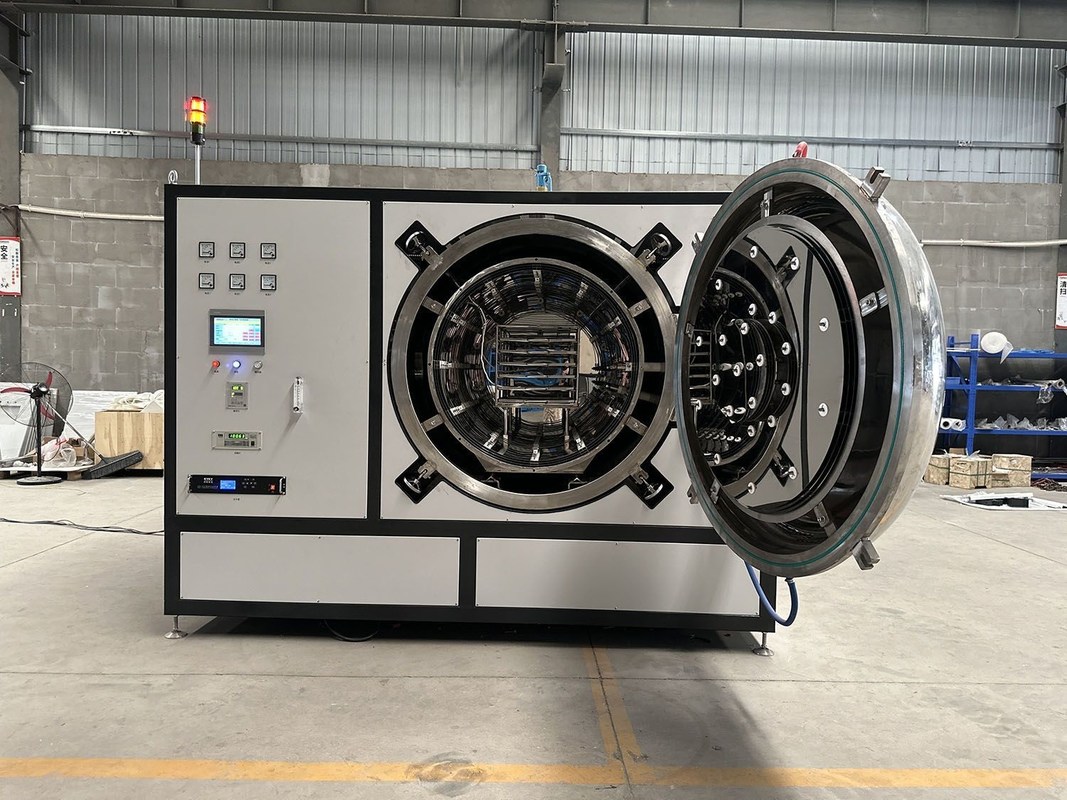

Forno de muffle de vácuo de tanque personalizado para atmosfera de nitrogênio hidrogênio

Forno a Vácuo CWF80-05 para Atmosfera de Vácuo/Nitrogênio/Hidrogênio na Indústria de Engenharia de Precisão

Este forno é projetado principalmente para o processo de soldagem de peças metálicas e embalagens HTCC, também pode ser usado em outros processos, como descarburação, recozimento, têmpera, chamuscamento, endurecimento, decomposição térmica.

• Temperatura Nominal: 400ºC
• Temperatura Máxima: 500ºC
• Atmosfera: N2, H2, com humidificação
• Conteúdo de Oxigênio: Medido por analisador de conteúdo de O2
• Material da Mufla: SUS 304S
• Elemento de Aquecimento: Fita de Aquecimento Ni-Cr
• Dimensões Efetivas da Câmara: 400×400×500mm(L×A×P)
• Método de Carregamento: Manual, através de prateleiras de guia horizontal
• Método de Aquecimento: Placa de aquecimento pré-construída com fio de resistência
• Método de Arrefecimento: Arrefecimento a ar com soprador
• Estabilidade do Controle de Temperatura: ± 1ºC (controlador com função P.I.D)
• Passos do Perfil: Padrão de 20 passos
• Uniformidade da Temperatura: ± 5ºC
• Termopar: Tipo K
• Pontos de controle de temperatura: 3 Pontos
• Número de seções de controle de temperatura: 9 Seções
• Potência Máxima de Aquecimento: 50kW
• Taxa de aumento de pressão: 0,67Pa/h
• Velocidade de Aquecimento: ≤ 5ºC/min
• Temperatura da Superfície do Forno: ≤ 40ºC
• Vácuo final: 5×10-4Pa
• Sistema de Exaustão: 1 porta de exaustão na parte superior com ignitor H2
• Sistema de Alarme: alarme sonoro e visual em caso de excesso de temperatura, termopar quebrado, baixa pressão de ar, baixa pressão de água, nível de vácuo abaixo do padrão, etc.
• Peso: 900kg
• Cor da Aparência: Cinza Claro
• Dimensões Externas: 1800mm×2000mm×1800mm (L×A×P)

• Condições Ambientais: temp.: 0~40ºC, humidade ≤ 80%RH, sem gás corrosivo, sem perturbação forte do fluxo de ar
• Condições de N2: 99,999% de pureza, pressão de trabalho: 0,2-0,4MPa, consumo máximo de gás 2-6 m3/h
• Condições de entrada de água: 0,15~0,3Mpa, Limpa, Sem Corrosão, Vazão de fornecimento 2t/h
• Condição de Ar Comprimido: seco, limpo, isento de óleo, pressão de trabalho: 0,4-0,8MPa
• Condições da Água: água limpa, sem corrosão, pressão de trabalho 0,1-0,3MPa, 3-9L/min
• Sistema de Ventilação: acesso sem contato ao sistema de bombeamento do usuário, a capacidade de bombeamento é maior que 15m3/h
• Requisitos do Solo: horizontal, sem vibração óbvia, capacidade de carga > 500 kg/m2
• Condição de Energia (a ser determinado): capacidade >70kVA, 3 fases 5 fios, tensão 220/380V, frequência 50Hz. Linha de fogo: amarelo, verde, vermelho, Linha neutra: azul, Linha de terra: amarelo-verde
• Local de Instalação: 2500mm×2500mm×3000mm(P×L×A), com uma área de instalação maior que 7m2
