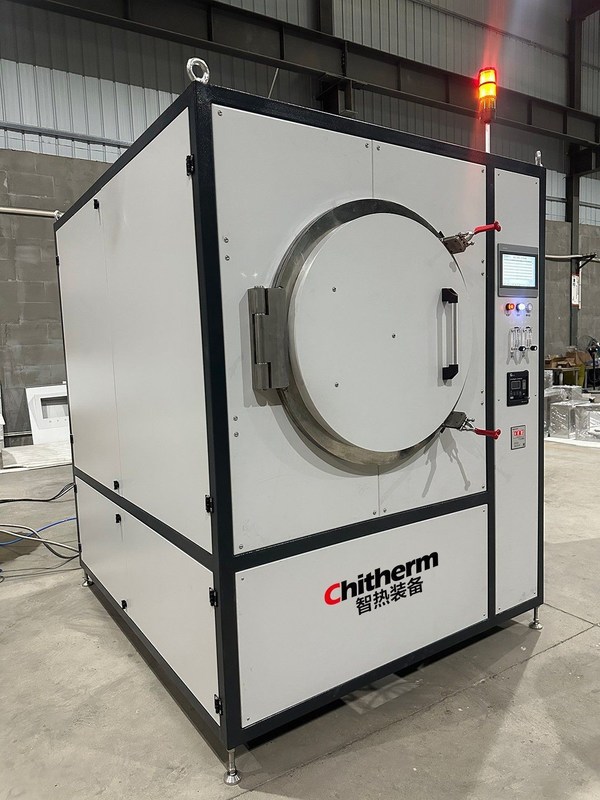

Программируемая муфлевая печь для тепловой обработки с контролируемой атмосферой 1000 C

Печь вакуумной атмосферы Hwf160-10nh для обработки с контролируемой атмосферой, нагревательный бак 1000°C с сертификацией ISO

Эта печь в основном предназначена для процесса пайки металлических деталей и упаковки HTCC, также может использоваться в других процессах, таких как обезуглероживание, отжиг, закалка, обжиг, упрочнение, термическое разложение.

1. Номинальная температура: 900°C
2. Максимальная температура: 1000°C
3. Атмосфера: N2, H2, с увлажнением
4. Содержание кислорода: Измеряется анализатором содержания O2
5. Материал муфеля: SUS 310S
6. Размеры муфеля: φ750 мм×900 мм (d×D)
7. Размеры рабочей камеры: 500×500×650 мм (Ш×В×Г)
8. Метод загрузки: вручную, через горизонтальные направляющие полки
9. Метод нагрева: предварительно встроенная нагревательная пластина из проволоки сопротивления
10. Метод охлаждения: воздушное охлаждение с вентилятором
11. Стабильность контроля температуры: ± 1°C (контроллер с функцией P.I.D)
12. Шаги профиля: по умолчанию 20 шагов
13. Равномерность температуры: ± 5°C
14. Термопара: Тип K
15. Контроль температуры: 3 точки
16. Измерение температуры: 1 точка
17. Макс. мощность нагрева: 40 кВт
18. Типичная мощность изоляции: ≤ 25 кВт
19. Скорость нагрева: ≤ 5°C/мин
20. Температура поверхности печи: ≤ 40°C
21. Максимальное значение вакуума: ≤ 10 Па
22. Система выхлопа: 1 выхлопной порт сверху с воспламенителем H2
23. Система сигнализации: звуковая и визуальная сигнализация в случае превышения температуры, обрыва термопары, низкого давления воздуха, низкого давления воды, неудовлетворительного уровня вакуума и т. д.
24. Вес: 1500 кг
25. Цвет: светло-серый
26. Внешние размеры: 1650 мм×1950 мм×2000 мм (Ш×В×Г)

1. Условия окружающей среды: температура: 0~40°C, влажность ≤ 80% относительной влажности, отсутствие коррозионного газа, отсутствие сильных нарушений воздушного потока.
2. Условия N2: чистота 99,999%, рабочее давление: 0,2-0,4 МПа, максимальный расход газа 2-6 м3/ч.
3. Условия H2: рабочее давление: 0,2-0,4 МПа, максимальный расход газа 1-3 м3/ч.
4. Условия по воде: чистая, без коррозионной воды, рабочее давление 0,1-0,3 МПа, 3-9 л/мин
5. Система вентиляции: бесконтактный доступ к системе откачки пользователя, производительность откачки более 15 м3/ч
6. Требования к заземлению: горизонтальная поверхность, отсутствие видимой вибрации, несущая способность > 500 кг/м2;
7. Условия электропитания (подлежит уточнению): мощность > 55 кВА, 3-фазная 5-проводная, напряжение 220/380 В, частота 50 Гц. Линия огня: желтый, зеленый, красный, нулевая линия: синий, линия заземления: желто-зеленый;
8. Место установки: 3000 мм×2500 мм×3000 мм (Г×Ш×В), с площадью установки более 7,5 м2.
